切削液使用者的福音，系统统筹维护法助您合理使用切削液！

在机械加工过程中，应用到水溶性切削液，俗称冷却液，其主要作用是对工件进行冷却、润滑、清洗和防腐。一般按组成分为乳化液、半合成液和合成液。

　　长期以来，切削液应用过程产生的废液成为影响节能减排、解决环境卫生问题的关键。在解决切削液的环境卫生问题方面存在三条路线：

第一　彻底摒弃切削液，采用干式切削技术，其中包括冷却风切削、吹氧切割及液氮切割等；

·第二　改造传统切削液，将其负面影响降低到最小程度，使之成为环境友好的，并能被保护生态环境的法规所接受；

·第三　采用干式切削技术，主要指微量切削技术。

　有鉴于此，我们对切削液的应用过程进行研究，提出了切削液的统筹维护方法，使切削液在使用过程中不集中排放废液，向零排放更近一步。

常规切削液维护方案

　　一、 切削液的浓度

　　从切削液生产商出厂的产品，被称为原液，进入生产现场后，需用水稀释到一定比例后才能使用，一般称这种稀释的液体为切削液。原液在应用切削液中所占的百分比称为切削液的浓度，浓度范围一般在5%～10%，在切削液质量稳定而加工要求不高的情况下，如某些粗加工过程中，有要求3%的，而在加工要求高，特别像拉削加工需要极压性高、润滑性高的情况下，浓度可能要求达12%～14%。

　　切削液的浓度检测方法一般是折光法、碱值测定法。

　　切削液应在一定浓度下使用。若在不适当的浓度下使用，不仅不能发挥其应有的效果，而且会引起各种各样的问题：浓度过高不仅引起成本提高，且易发泡、引发皮炎、降低冷却性能，还可能因杂油的混入形成淤渣，造成切削液混浊和过滤器堵塞等；相反，如果使用浓度太低，首先容易产生的问题是防锈性能不足而引起锈蚀、润滑性能不好而导致刀具磨损增加、加工质量变坏等，然后是促进微生物滋长、工作液早期腐败。工作液浓度的变化往往是加工性能和理化性能下降的直接原因。所以，保持规定的浓度是水基切削液管理的重要环节

　二、 常规切削液维护流程

　　（1）新液配制

　　混配液：如果原液的自身的乳化性能好，只要把一定量的原液加入到稀释用水中，充分搅拌均匀即可得到均匀的乳化液，需要注意的是，配制乳化液时，需要将原液加入到稀释水中，如果反其道而行之，将稀释水加入到原液之中，在有些特殊情况下（如在较低温度下），可能生成胶状物质，之后很难再溶解开来。

　　在具体的工业应用中，一般是先将切削液原液通过混配器混配成一个较高浓度的混配液。在没有混配器的条件下，可以在一个容器中加入一定量的水，再加入原液，需注意加入原液时务必、稳流且缓慢，边加入边用工具搅拌，使原液充分地与水混合。切记，不可将水加入原液中，只能是将原液加入水中。

　　微乳液和全合成液的配制，由于其本身是水溶性的，液态的原液本身就含有一定量的水，较易溶解，稀释过程较简单，但也要遵循将原液加注到稀释用水中的原则。

　　混配液加注：混配液制备好以后，根据系统要求浓度和容量计算出混配液的加注量，再将混配液加注到液箱中。加注前一定要保证液箱清洗干净，有条件的情况下，可以用专用机床清洗剂或低浓度的切削液进行清洗。

　　液体调整：加注的混配液浓度较高，不能达到容积要求，这时需要补水。补充的水可直接加入到液箱中的混配液中，以达到液箱容积要求为止。切削液在调整时，要进行系统液体的循环运行，使液体处于流动状态，以使切削液混合均匀。这个循环过程的时间要根据系统的循环流量确定，一般不少于2h。

　　（2）日常加注

　　在切削液的使用过程中，浓度会逐渐下降，需要定期进行浓度检测，检测方法一般是折光法或滴定法，依据检测的浓度结果与要求的浓度控制要求对比，计算出需要补加的原液的量，再折合成混配液的量，做出补加计划进行加注。

　　（3）系统清理

　　当切削液使用到一定时间以后，液体中的杂质含量会增加，主要是加工过程中产生的细小颗粒、切削液本身的生成物、导轨油和液压油等的泄漏及水中带入成分的沉积等。这些杂质或悬浮在液体中，或沉积到箱底、箱壁或在机床的内表面。特别是悬浮在液体中的杂质，能影响到液体的化学指标，影响到切削液的润滑性、清洗性和防锈性，沉积的杂质能引起细菌和真菌的孳生。大颗粒的杂质会影响到工件的表面粗糙度。现在的切削液系统，一般都带有液体净化装置，如网式过滤、沉淀、离心分离、磁分离和网布过滤等。但其中的细小颗粒和悬浮杂质不能全部净化去除，而在液体中积累。所以要定期进行系统的清理，以去除系统的杂质。

　　常用切削液系统清理步骤如图1所示。

（4）换液

　　当切削液使用到规定寿命后，冷却、润滑、清洗和防腐性能下降，现场应用中可能发生如下情况：切削液的外观变化，有变黄、变黑的，也有变混浊的，总的说液体失去其本来的光泽。切削液各种控制指标波动大：浓度变动大，pH值下降，细菌和真菌高发，防锈性下降，若进行攻丝转矩或四球试验，试验结果可能发生突变。加注需求量明显增加，加注量增大而相应指标不同步变化。加工质量变化，特别是工件表面粗糙度和刀具寿命发生变化。

　　这时要及时换液，以防切削液突然恶化，影响正常的加工过程。常用切削液换液步骤如图2所示。

三、 切削液的消耗

　　（1）加工中的切屑带出

　　在加工过程中，切屑的排出依赖于刮屑链、滤纸和滤布等，在这个过程中，切削液会被带出到切屑箱。这部分液体从切屑中沥出后一般是按废液处理。对于集中冷却的大系统，也有设计专用的回用装置，通过净化处理后返回到系统中应用。

　　（2）加工中的蒸发

　　加工过程中的切削液，由于加工热量、液体流动和加压泵等原因，温度升高，使切削液蒸发加快，特别是利用了烟雾收集器后，汽化的切削液会被当作加工烟雾排出。

　　（3）加工中的有效成分消耗

　　刀具与工件作用时，作用部位产生局部高温，切削液中的相关成分，如有些极压添加剂等被消耗，产生切削液浓度的下降。

　　（4）到使用寿命后的换液

　　切削液寿命到期前要进行切削液的更换，是集中消耗。原用液体全部作为废液处理，系统排空后完全配加新的切削液。

　　（5）切削液原液的消耗量

　　以一条年产量为20万台的发动机缸盖生产线的统计为例，每年更换一次冷却液的原液消耗为4?200kg，每年加注的混配液中的原液量为34?440kg。可以看出，主要的切削液原液消耗是日常加工过程消耗，而不是换液消耗。换液过程消耗量只占总消耗量的11%。

　　四、 切削液性能变化

　　（1）切削液使用寿命确定

　　项目期，依据切削液供应商的经验推荐确定。正常生产阶段，依据液体状态变化趋势、生产产量和生产停机时间确定。优化阶段，依据历史经验、日常检测分析和加工工件变化状态等，合理优化切削液的更换周期。

　　（2）切削液的性能变化可分为几个阶段

　　一般按切削液使用时间顺序，将切削液的性能变化分为四个阶段：新液阶段、正常维护阶段、清理后维护阶段和换液前维护阶段。清理时机，一般在使用寿命一半的时间；换液前维护阶段，有时需要适当增加切削液的浓度，如整体提高控制浓度1%或按上限控制等；金属加工微信倾力打造，值得信赖！在加工条件较差的情况下，如高温、高湿等环境中，在换液前维护阶段还要增加防锈剂、杀菌剂和pH调整剂等添加剂。

切削液统筹维护方案

　　1. 基本原理

　　当一个系统的切削液使用到一定的时间（如使用寿命的一半）后，将其做为补加液分加到其他系统，而本系统配制新液。这样既保证了各系统的添加混配液良好，也使各系统都在一定的时间之内换液。前提条件：一是冷却液抗菌性和稳定性良好，二是切削液的消耗主要是日常添加混配液，换液消耗原液量占总消耗量的比例小于20%，结果是液体随着使用过程消耗掉，而不产生集中排放的废液。

　　2. 技术研究的特点

　　在保证常规切削液性能和有效的过滤技术的基础之上，进行切削液应用过程的研究。在切削液的应用过程中，切削液主要是被加工过程消耗掉，而没有被集中排放掉。【金属加工微信，内容不错，值得关注！】

　　3. 实施过程

　　（1）划分切削液系统统筹维护单元。统筹维护单元划分原则：切削液型号相同、切削液系统容积相近、加工工件材质相同、设备的位置相对集中。

　　（2）实施步骤。以每个统筹维护单元为维护单位。对于每一个切削液系统，使用到一定时间后，进行切削液的更换。原用液不排至污水站，而是进行净化处理，之后，作为混配液加注到同一维护单元的其它系统中，而本切削液系统配制新的切削液。

　　清洗系统用液，可以配制一个低浓度的切削液，如1%～2%切削液。清洗后也经过净化处理，与原用切削液都作为混配液补加到同一维护单元的其他它系统中。清洗过程使用低浓度切削液是为了增加清洗效果且增加防锈性、降低泡沫的产生。清洗过程不加入机床清洗剂。

　　冷却液和清洗后的液体的净化处理，一般可采用如下方法：①沉降法。在容器中放置一定时间，撇除上部漂浮杂质，去除底部颗粒杂质。②离心法：去除密度大的颗粒和密度小的油类。③过滤法。用滤纸或滤袋过滤其大颗粒的杂质。

　　4. 实施案例

　　某汽车发动机厂的一条缸盖加工生产线，共有加工中心28台，采用单机切削液供液系统。常规方案如图3所示：

统筹维护方案如图4所示：

方案实施过程对比（见表1）：表 1

5. 效果

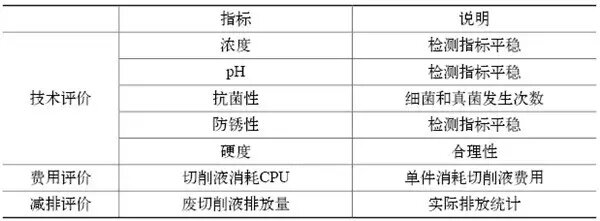

　　（1）项目效果评价方式，如表2所示。

　（2）实施效果总结

　　① 切削液技术指标评价：浓度每天检测，指标变化平稳；pH每天检测，指标变化平稳；抗菌性每月检测，没有细菌和真菌的发生；防锈性每月检测，指标平稳，在控制范围之内；硬度每周检测，指标有增加趋势，原因是添加的自来水硬度较高，但不影响切削液性能。若使用RO水，硬度指标会更加平稳。②切削液成本费用评价。按换液费用所占比例计算，切削液的费用节约约为10%。③废液减排评价。按切削液的换液过程统计，每次换液清理时，会有较脏废液的排放，如液体表面含有浮油的液、液箱底部沉积物中的液以及进行切削液再生处理时排出的废油液，这部分废液约占被处理液的10%～20%，即换液过程排放的废液减少80%。
